在CAD中进行大图绘制的时候，会发现屏幕不能完全显示我们绘制的图形，如果用户不做任何设置，CAD系统对作图范围不作限制。这个时候,我们就需要设置cad图形界限。那么，CAD图形界限怎么设置呢？下面，小编给大家分享cad图形界限的设置经验。
在绘制CAD图形的时候有遇到图像太大，软件显示不全的情况吗?所绘图形的大小是有限的，为了更好的绘图，需要设定绘图的有效区域，当我们遇到大图时要怎样设置才能让图片完全显示呢?这就需要我们设置CAD的图形界限了，下面，小编给大家带来了cad图形界限的设置图文。
cad图形界限怎么设置
打开CAD软件进入绘图页面后
图形示例1

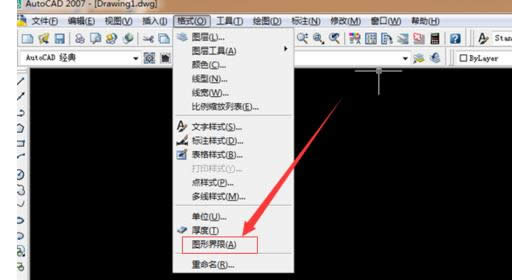

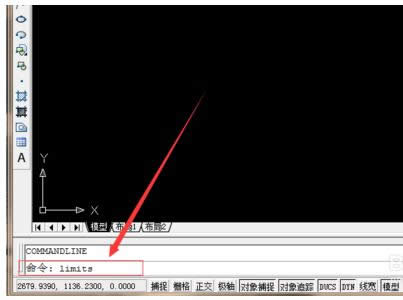

在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限
图形示例2

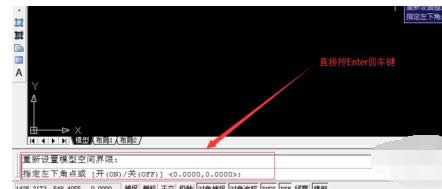

这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为（0.000,0.000）。看到这里我们直接按回车键就好。
图形界限示例3

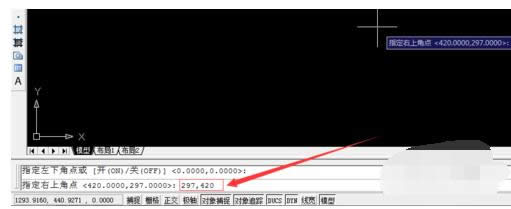

按了回车键后，这时命令栏里出现指定左下角点（0.000,0.000），指定右上角点（420.0000,297.0000）。小编我打算设置成A3纸的大小，就在命令栏里输入（297,420）数字。
图形界限示例4

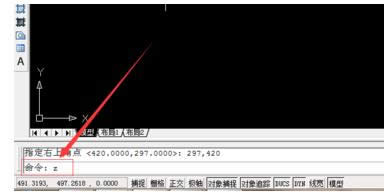

输入A3纸的尺寸（297,420）数字后，我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。
设置界限示例5
在下面的命令栏处输入英文字母a，意思指全部。然后再按Enter回车键。
cad示例6

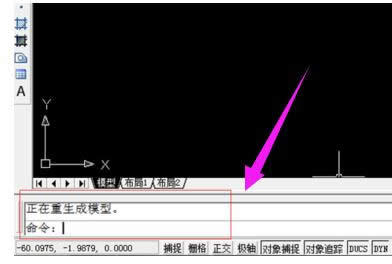

这时命令栏里会出现正在重生成模型7个字，说明A3纸大小的图形界限设置完成。
图形界限示例7
以上就是cad图形界限的设置经验。
